在現代電子制造業中，表面貼裝技術(SMT)已成為組裝電路板的主導技術，它允許更小、更復雜的設備以更高的生產效率和更低的成本被制造出來。然而，隨著技術的發展，對產品質量的要求也越來越高，特別是在印刷電路板(PCB)的制造過程中，錫膏印刷的質量直接影響到最終產品的性能和可靠性。為了保證錫膏印刷的質量，錫膏檢測儀(SPI)應運而生，成為SMT加工中不可或缺的質量保障工具。

什么是SPI？

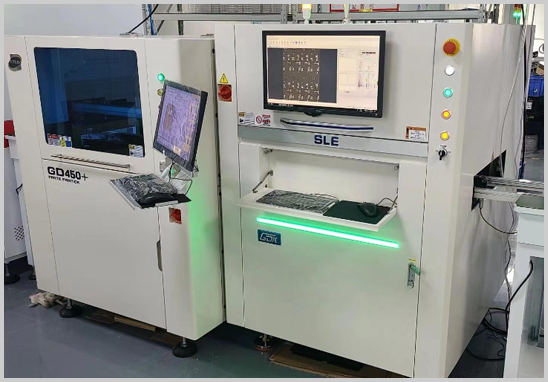

SPI，即Solder Paste Inspection的縮寫，中文名為錫膏檢測儀，是專門用于檢查SMT印刷工序后PCB板上錫膏印刷質量的設備。考慮到SMT貼片加工中約60%的不良來源于錫膏印刷問題，SPI的角色變得尤為重要。它通過精確檢測錫膏印刷的高度、體積、面積以及是否存在短路或偏移等問題，確保只有符合質量標準的PCB板進入下一加工步驟，從而顯著降低不良率，提高生產效率和產品質量。

SPI的工作原理

SPI的工作原理基于先進的光學檢測技術。通過搭載的高精度攝像頭和復雜的圖像處理算法，SPI能夠對印刷在PCB板上的錫膏進行三維測量，精確地評估其高度、體積和面積。通過與預設的合格標準進行比對，SPI能夠快速識別出任何偏差，無論是錫膏的過量或不足，還是位置的偏移。這種基于比較的檢測方法要求工程師在調試階段選擇一塊檢測合格的PCB板作為標準，確保檢測結果的準確性和可靠性。

SPI在SMT加工中的作用

SPI在SMT加工流程中扮演著至關重要的角色，它不僅能夠提高生產直通率，還能顯著降低成本，具體作用包括：

1. 提前發現問題：通過對錫膏印刷質量的早期檢測，SPI可以及時發現并糾正問題，防止不合格的PCB板進入后續生產流程。

2. 優化印刷工藝：SPI提供的詳細數據可以幫助工程師分析錫膏印刷過程中的問題，進而優化印刷參數和工藝，提高印刷質量。

3. 提高生產效率：通過減少不良品的產生，SPI有助于提高生產線的效率和產出。

4. 降低成本：減少了因錫膏印刷問題導致的返工和廢品，降低了生產成本。

SPI已成為SMT加工中不可或缺的質量保障工具。它不僅能夠有效提高產品的質量和可靠性，還能優化生產流程，降低成本。隨著電子制造業對產品性能和質量要求的不斷提高，SPI等先進檢測設備的應用將變得更加廣泛和重要。
