在PCB制板行業中，選擇合適的表面處理工藝是影響電路板性能和使用壽命的重要因素。沉金工藝作為一種常見的表面處理方法，以其卓越的導電性和穩定性，得到了廣泛的應用。深圳宏力捷電子是專業PCB制板廠家，專注單雙面PCB電路板、多層線路板快速打樣與中小批量制造，接下來將深入介紹沉金工藝的特點、優勢、適用場景，以及何時應選擇沉金工藝制作PCB板。

什么是沉金工藝？

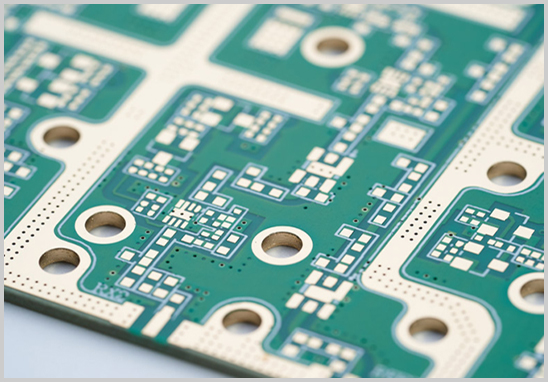

沉金是一種化學電鍍工藝，通過在PCB板表面化學沉積一層金，以增強其耐用性和導電性。具體而言，沉金工藝是在銅層上先沉積一層鎳，再覆蓋一層金。鎳層起到防止銅和金相互擴散的作用，而金層則提供高抗氧化性和優良的導電性。

沉金工藝的優勢：

- 優異的焊接性：沉金工藝表面平滑，確保了元件的焊接質量和長期可靠性。

- 出色的抗氧化性能：金層可以有效防止氧化，使PCB板在較長時間內保持優異的電性能。

- 適用于細間距和復雜電路：由于沉金層的平整度較好，特別適用于BGA、CSP等高密度封裝和細間距布線設計。

- 更長的存儲時間：相比于噴錫等工藝，沉金工藝的板材可以在無氧化的情況下存儲更長時間，便于庫存管理。

何時需要使用沉金工藝來制作PCB板？

- 高頻電路應用：對于高頻信號和高速電路，PCB的導電性和表面光滑度至關重要。沉金工藝具有優良的導電性和平整的表面特性，能有效減少信號傳輸中的阻抗和衰減，因此被廣泛用于高頻和高速電路設計中。

- 高可靠性要求的電子產品：一些對穩定性和可靠性有較高要求的電子設備，如服務器、通信設備和醫療儀器等，通常會選擇沉金工藝，以確保長時間的可靠導電性能和抗氧化性。

- 多層板和高密度布線：當PCB設計中涉及到14層以上的多層板和高密度布線時，沉金工藝的平整度能夠有效防止焊接不良現象，如虛焊或冷焊。同時，沉金表面便于貼裝高密度封裝的元件（如BGA和CSP）。

- 苛刻環境中的電子產品：用于汽車、工業控制和戶外設備中的電子產品，需在高溫、潮濕和腐蝕性環境中運行。沉金工藝的抗氧化和抗腐蝕特性，使得這些產品在惡劣條件下也能維持穩定性能。

實際應用案例說明

在某高端通訊設備的項目中，客戶需要一款多層高速PCB板，要求高信號完整性和可靠焊接性能。由于信號傳輸頻率高，普通的噴錫表面無法滿足所需的導電性和穩定性。經過專家評估，最終選擇了沉金工藝制作PCB板，不僅提高了產品的電氣性能，還確保了焊接可靠性，減少了返工率和生產成本。

另一個實際案例是，某醫療設備的核心電路板必須在存儲和使用過程中保持高度穩定。在這種情況下，沉金工藝的長存儲期和出色的抗氧化性能，使得該設備在運輸和倉儲中不易出現接觸不良或焊接質量問題，最終提高了產品的可靠性和市場競爭力。

選擇我們的PCB制板服務

如果您正在尋找一家能夠滿足高質量、多層PCB生產需求的合作伙伴，深圳宏力捷電子是您的最佳選擇。我們公司擁有豐富的PCB制造經驗，提供從2層至14層量產、14-22層打樣生產的能力，支持多種表面處理工藝，包括沉金、全板鍍金、無鉛噴錫等，以滿足不同客戶的需求。

我們的優勢：

- 高精度制造：最小線寬/間距3mil，支持復雜的高密度設計。

- 專業設備和材料：使用日本Tamura、Taiyo等高質量油墨，以及多種高TG板材，確保PCB的性能和穩定性。

- 多樣化表面處理：包括沉金、噴錫、化學沉錫（銀）等，適應不同產品需求。

- 快速交付：完善的生產線和高效的生產管理體系，確保按時交貨。

選擇深圳宏力捷電子，讓您的產品更具競爭力。如果您對我們的服務感興趣或有任何問題，歡迎隨時聯系我們，體驗我們專業的PCB制板解決方案。
