委托PCB設計公司進行Layout布線設計前需準備的8類核心資料

發布時間:2025-03-06 閱讀: 來源:管理員

作為硬件研發企業,將PCB Layout設計外包給專業PCB設計公司是提升效率、保障質量的有效方式。本文從行業實踐經驗出發,系統梳理委托設計前需準備的完整技術資料清單,助您規避項目延期風險,確保設計成果精準匹配需求。

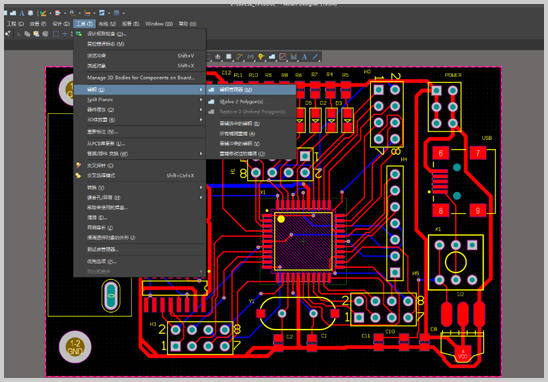

委托PCB設計公司進行Layout布線設計前需準備的8類核心資料


一、完整原理圖文檔(必備核心)

1. 最新版本原理圖文件(推薦使用Altium Designer、Cadence、PADS等標準格式)

2. 各功能模塊說明文檔(含特殊電路設計要點)

3. 版本變更記錄(避免設計公司使用過時版本)


二、設計技術規范書(關鍵輸入)

- 基礎參數:板層數要求、成品尺寸公差、板材類型(FR4/高頻材料等)

- 信號完整性:阻抗控制要求(單端/差分線)、等長布線約束

- 特殊工藝:盲埋孔設計參數、BGA封裝散熱處理方案

- 安規標準:絕緣間距、防靜電設計等級(如工業級/車規級)


三、元器件數據庫(避免封裝錯誤)

1. 官方元件封裝庫(含3D模型更佳)

2. 定制元件規格書(連接器/異形器件等)

3. 器件采購清單(標注替代料型號)

專業建議:提供IPC-7351標準封裝可縮短20%設計周期,宏力捷提供免費封裝庫審核服務。


四、機械結構文件(確保精準適配)

- 3D外殼模型(STEP格式)

- 定位孔/接插件坐標表

- 限高區域標注圖(避免元件干涉)


五、測試驗證需求(提升產品可靠性)

1. 可測試性設計(DFT)要求

2. 關鍵信號測試點標注

3. 環境試驗標準(溫循/振動等)


六、認證備案資料(合規保障)

- 行業認證清單(UL/CE/3C等)

- 環保標識要求(RoHS/IPC標準)


七、項目進度規劃(高效協作)

- 樣品交付時間節點

- 設計評審安排(建議至少3次關鍵評審)

- 工程變更響應機制


八、商務對接信息(流程保障)

- 技術對接人及決策權限

- 保密協議簽署(NDA)

- 發票開具要求


為什么選擇深圳宏力捷電子?

1. 專業資質:15年PCB設計經驗,成功交付3000+高精密板卡案例

2. 技術優勢:支持56層背板設計,BGA間距突破0.25mm

3. 服務保障:從Layout設計到打樣量產一站式服務,節省30%溝通成本


立即獲取免費設計咨詢:訪問宏力捷官網填寫需求表,資深工程師將在2小時內提供定制化資料清單及實施方案。

×
