電路板逆向工程用什么軟件?PCB抄板工具全流程解析

發布時間:2025-03-11 閱讀: 來源:管理員

在電子設計與逆向工程領域,PCB抄板是一項關鍵技術,能夠幫助工程師快速還原電路設計并進行二次開發。選擇合適的抄板軟件不僅能提高效率,還能保障設計精度和成功率。以下是當前市場上主流的PCB抄板軟件及其特點分析,同時結合行業實踐經驗,為工程師和企業提供參考建議。




主流PCB抄板軟件推薦

1. QuickPCB2005

   QuickPCB2005是國內廣泛使用的專業抄板工具,支持彩色掃描圖像處理,可直接將實物PCB板掃描圖還原為板圖文件。其功能包括焊盤、線、孔等元素的精準繪制,支持自動捕捉網格中心、32層設計、Protel格式兼容等特性,操作界面符合工程師習慣,大幅提升抄板效率。

   - 優勢:免費、輕量化、支持逆向工程全流程。

   - 適用場景:中小型項目、預算有限的企業或獨立開發者。

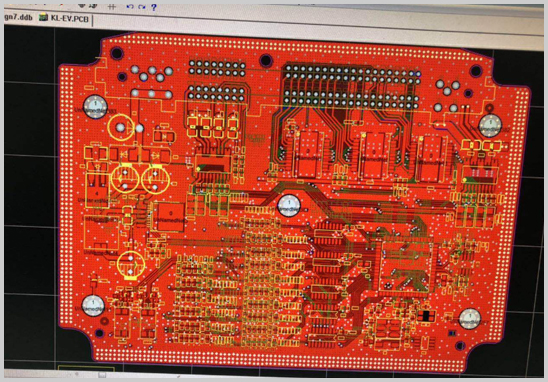

2. 智造EDA

   智造EDA是一款集成PCB抄板、正向設計與原理圖返推功能的一體化工具,尤其適合需要從抄板過渡到自主設計的團隊。其特色在于支持多層板逆向解析,并可直接生成生產文件,簡化了設計與制造的銜接。

   - 優勢:功能全面、支持正向開發與逆向工程結合。

   - 適用場景:復雜電路板設計、需兼顧研發與量產的團隊。

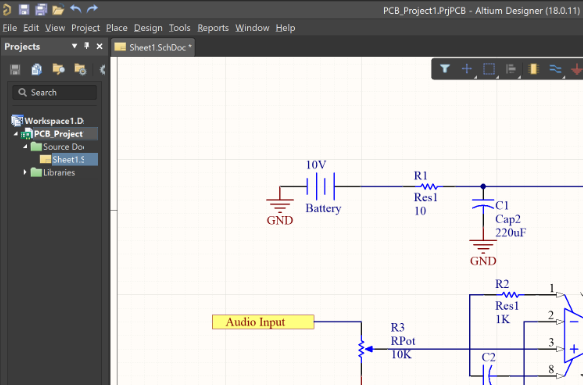

3. Altium Designer

   作為國際知名的商業EDA工具,Altium Designer雖非專為抄板設計,但其強大的PCB編輯功能和3D視圖支持,可輔助高精度抄板。尤其適用于需要結合正向設計驗證的復雜項目。

   - 優勢:兼容性強、支持高級仿真與驗證。

   - 適用場景:高端電子產品開發、企業級項目。

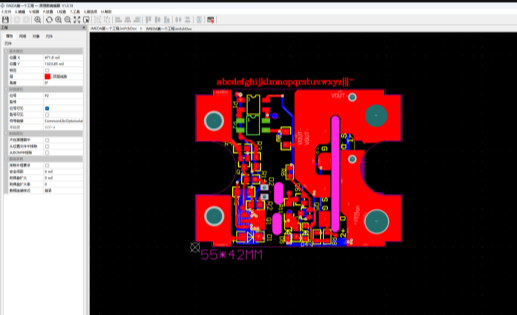

4. KiCAD

   這款開源軟件憑借其免費和跨平臺特性,成為中小企業的熱門選擇。KiCAD支持從原理圖到PCB布局的全流程設計,配合插件可實現基礎的抄板功能,適合預算有限但需要靈活性的團隊。

   - 優勢:開源免費、社區資源豐富。

   - 適用場景:教育用途、初創企業原型開發。




抄板軟件選擇的核心考量因素

1. 功能適配性

   - 若需處理多層板或HDI板,優先選擇支持32層設計及高精度網格捕捉的軟件(如QuickPCB2005)。

   - 涉及高頻信號或復雜阻抗控制時,Altium Designer的仿真功能更具優勢。


2. 成本與授權

   - 免費工具(如QuickPCB2005、KiCAD)適合中小項目,而商業軟件(如Altium Designer)則適合長期投入的企業。


3. 兼容性與輸出格式

   - 確保軟件支持主流EDA格式(如Protel、Gerber),以便與后續PCB生產環節無縫對接。


抄板后的生產服務優化建議

完成抄板設計后,選擇高效可靠的PCB打樣廠商至關重要。國內頭部企業如嘉立創(JLC)、鵬鼎控股等,憑借先進設備與數字化服務,可提供“24小時極速打樣”及高多層板支持(如32層、0.076mm線寬),顯著縮短產品開發周期。對于需要一站式服務的企業,推薦選擇集抄板、PCB制造、元器件采購、貼片焊接于一體的供應商(如深圳宏力捷電子),以降低跨環節溝通成本,確保設計到量產的高效轉化。


結語

PCB抄板軟件的選擇需結合項目復雜度、預算及長期規劃。QuickPCB2005憑借其免費與高效特性,成為逆向工程的首選;而商業工具和開源方案則適用于不同場景。無論采用何種軟件,結合優質的打樣與生產服務,才能最大化提升產品迭代效率。深圳宏力捷電子基于十余年行業經驗,提供從抄板到量產的全鏈條服務,助力企業快速實現技術轉化與市場落地。

×
