PCB設計中電流與線寬的深度解析

發布時間:2025-03-17 閱讀: 來源:管理員

在電子產品向高密度、微型化發展的趨勢下,PCB設計的可靠性成為影響產品性能的核心要素。作為深耕PCB設計領域15年的專業服務商,深圳宏力捷電子通過本文系統解析電流與線寬的關聯規律,分享行業前沿設計經驗。

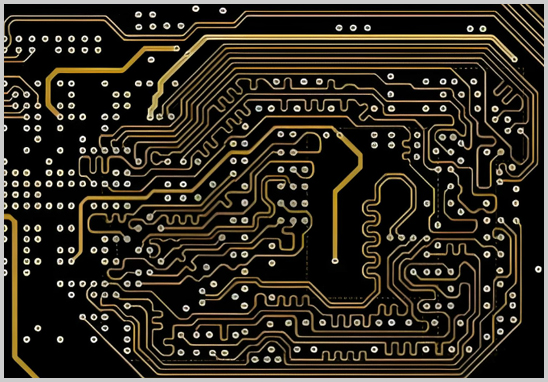

PCB設計中電流與線寬的深度解析

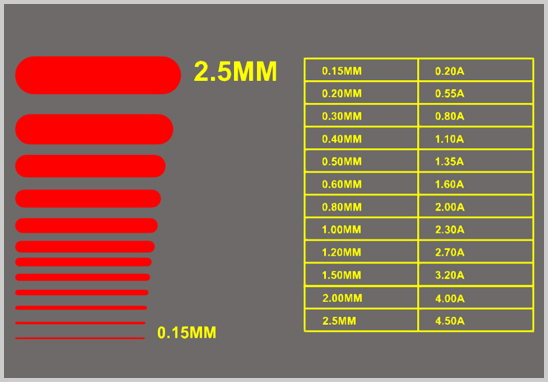

電流承載能力與線寬的物理關系

當電流通過PCB導線時,導體的電阻會產生焦耳熱效應。線寬不足將導致兩種典型問題:

- 溫升超標:1oz銅厚條件下,1mm線寬每升高10℃約承載1.5A電流

- 電壓跌落:10cm長、0.2mm線寬的導線,通過3A電流時壓降可達0.15V




專業級線寬計算公式(IPC-2152標準)

宏力捷設計團隊采用軍工級計算模型:

I = K × ΔT^0.44 × A^0.725

- I:最大載流量(A)

- ΔT:允許溫升(℃)

- A:導線截面積(mil2)

- K:銅層修正系數(外層0.048,內層0.024)


實例計算:

2oz銅厚、30℃溫升約束下,需承載5A電流的導線寬度:

A = (5/(0.048×30^0.44))^(1/0.725) ≈ 168mil(4.26mm)


高階設計規范(宏力捷實戰經驗)

1. 電流密度控制

 - 普通信號線:0.5-1A/mm2

 - 電源路徑:1.5-2.5A/mm2

 - 大功率模塊:3-4A/mm2(需配合散熱設計)


2. 特殊場景處理

 - BGA封裝區:采用淚滴漸變線寬技術,避免應力集中

 - 盲埋孔結構:通過三維熱仿真優化過孔載流能力

 - 高頻線路:考慮趨膚效應,采用多股并聯布線


典型設計誤區警示

1. 盲目加寬線距:導致阻抗失配,影響信號完整性

2. 忽視銅厚影響:2oz銅箔載流能力是1oz的1.8倍

3. 環境因素遺漏:海拔每升高1000米,散熱效率下降6-8%


PCB設計服務流程

1. 客戶提供原理圖咨詢PCB設計;

2. 根據原理圖以及客戶設計要求評估報價;

3. 客戶確認報價,簽訂合同,預付項目定金;

4. 收到預付款,安排工程師設計;

5. 設計完成后,提供文件截圖給客戶確認;

6. 客戶確認OK,結清余款,提供PCB設計資料。


深耕PCB設計領域多年,深圳宏力捷電子已為327家客戶提供專業設計服務,涉及5G通信、醫療設備、汽車電子等多個領域。如需咨詢定制化設計服務,歡迎致電0755-2306-9251或訪問官網www.honglijie.com。


×
