SMT貼片元件拆卸五大專業技巧

發布時間:2025-03-21 閱讀: 來源:管理員

在電子產品返修與樣品調試過程中,SMT貼片元件的無損拆卸是保障電路板完整性的關鍵環節。作為擁有ISO9001認證的PCBA代工代料企業,深圳宏力捷電子結合20余年加工經驗,總結出以下專業拆卸技巧:

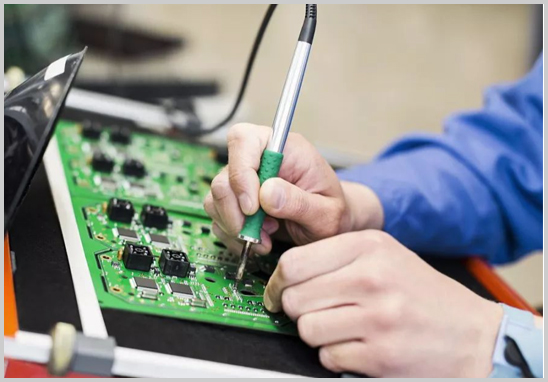

SMT貼片元件拆卸五大專業技巧


一、熱風槍精準控溫法

1. 溫度梯度控制:建議設置320-380℃區間,根據元件尺寸分層加熱

 - 0402/0603小元件采用320-350℃

 - QFP/BGA類元件提升至360-380℃

2. 動態風嘴選擇:匹配元件尺寸選擇3mm/5mm/8mm風嘴

3. 黃金45度角法則:保持噴嘴與板面45度夾角勻速圓周移動


二、恒溫烙鐵組合工藝

針對SOP/SOIC等多引腳元件:

1. 采用刀型烙鐵頭進行雙排引腳同步加熱

2. 配合吸錫帶清理焊盤殘留(推薦使用0.15mm含銀吸錫帶)

3. 精密鑷子輔助取件(建議使用ESD防靜電陶瓷鑷子)


三、BGA返修臺系統操作

1. 預加熱階段:底部預熱臺設定180℃/3分鐘

2. 紅外校準:通過光學定位系統精確鎖定元件位置

3. 真空吸取:采用0.5-1.0mm行程微調吸嘴


四、特殊元件處理方案

1. LED元件保護:全程使用遮光罩避免光衰

2. 鉭電容防護:控制加熱時間<8秒防止爆裂

3. 連接器拆卸:采用分段式漸進加熱策略


五、焊盤修復關鍵步驟

1. 使用63/37焊錫絲進行潤濕處理

2. 銅編織帶平整化處理(溫度設定280±10℃)

3. 酒精棉片清潔后做3倍放大鏡檢測

×
