PCB設計打樣全流程解析及注意事項

發布時間:2025-03-25 閱讀: 來源:管理員

隨著電子產品迭代加速,PCB設計打樣作為產品開發的核心環節,直接影響項目周期與量產質量。深圳宏力捷電子作為深耕行業20余年的專業PCB設計服務商,累計完成3800+高精密PCB設計案例,現為您詳細解讀行業標準打樣流程及關鍵技術要點。

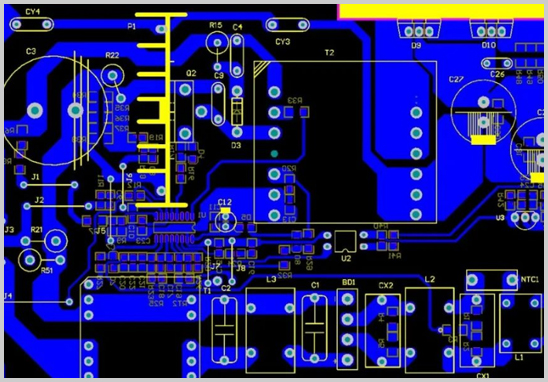

PCB設計打樣全流程解析及注意事項


專業級PCB設計打樣全流程解析

1. 需求確認階段

- 原理圖深度評審:工程師團隊采用Sigrity工具進行電路仿真,識別潛在信號完整性問題

- 疊層結構規劃:根據阻抗要求制定4-32層板疊構方案,盲埋孔結構設計誤差控制±5μm

- 器件選型驗證:建立包含500+品牌供應商的元件庫,支持01005封裝器件布局


2. 布局設計階段

- 采用Cadence Allegro 22.1進行高密度布線

- BGA封裝處理:0.4mm間距BGA breakout成功率98.6%

- 電源完整性設計:PDN阻抗分析確保<5%電壓波動

- 散熱系統優化:針對10W+功耗器件進行熱仿真分析


3. 工程驗證階段

- DFM檢查:62項工藝規范檢查,提前規避生產問題

- 3D模型構建:實時展示器件干涉情況

- 拼板方案設計:提升材料利用率至92%+


4. 樣品制作階段

- ISO認證工廠,支持1-20層板快速打樣

- 阻抗板制作公差控制±7%

- 飛針測試覆蓋率100%

- 提供焊接好的PCBA樣品


高可靠性PCB設計的7大核心要素

1. 阻抗控制規范

- 差分信號線誤差<±5%

- 采用Megtron6等高頻材料時需特別計算


2. 散熱結構設計

- 大功率器件優先布局板邊

- 熱過孔數量按0.8W/孔配置


3. 生產可行性設計

- 避免0.2mm以下鉆孔

- 阻焊橋寬度>0.1mm


4. 信號完整性保障

- 關鍵信號線長匹配誤差<50mil

- DDR等高速信號做包地處理


5. ESD防護設計

- 接口電路預留TVS器件位置

- 關鍵芯片接地阻抗<0.5Ω


6. 可測試性設計

- 預留5%測試點

- ICT測試點間距>1.5mm


7. 可制造性優化

- 拼板尺寸適配回流焊軌道

- 板邊預留5mm工藝邊


選擇宏力捷電子的4大優勢

1. 專業團隊保障:10年以上經驗PCB設計工程師團隊,人均處理過150+復雜項目;

2. 全流程服務:從原理圖到量產文件輸出,節省客戶30%溝通成本;

3. 質量追溯系統:建立項目質量檔案,關鍵節點100%雙重確認;

4. 成本控制方案:通過器件替代方案平均降低BOM成本12%。

×
