Gerber文件在PCBA代加工中的作用解析

發布時間:2025-03-26 閱讀: 來源:管理員

在電子產品制造領域,Gerber文件被譽為"PCBA生產的數字基因"。作為深圳宏力捷電子質量控制體系的核心要素,這套標準化工程文件貫穿從設計驗證到成品交付的每個環節。本文將深入解析Gerber文件在PCBA代加工各階段的關鍵作用。




Gerber文件的工程解碼

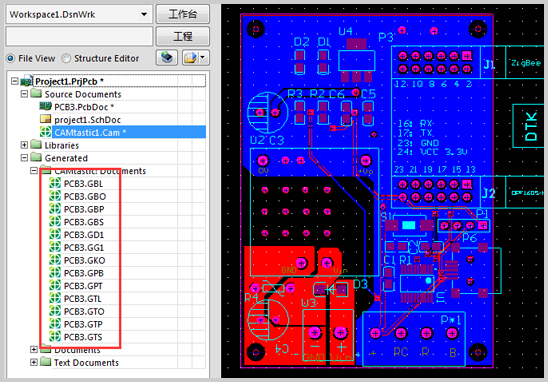

Gerber文件是采用RS-274X標準的矢量圖像格式,完整記錄PCB設計的圖層信息:

- 銅層走線分布

- 焊盤尺寸及坐標

- 阻焊層開口設計

- 絲印標識定位

- 鉆孔數據文件

在宏力捷電子的智能生產系統中,Gerber文件通過CAM350軟件進行三維可視化處理,實現設計圖紙與生產參數的精準對接。


全流程生產中的關鍵作用

1. 設計驗證階段

通過比對客戶原始設計文件與Gerber數據,我們的工程團隊可提前發現:

- 元器件封裝匹配度

- 焊盤間距合規性

- 阻抗控制線寬

- 最小線距/線寬工藝可行性


2. 生產準備階段

Gerber文件直接驅動多項關鍵工藝設置:

- SMT鋼網開口尺寸設計

- AOI檢測標準設定

- 飛針測試點位規劃

- 拼板工藝優化方案


3. 精密制造階段

在宏力捷的多條全自動SMT產線上:

- 貼片機通過解析Gerber坐標文件實現±0.025mm定位精度

- SPI系統依據焊盤尺寸設定檢測公差

- 選擇性波峰焊根據文件識別DIP插件位置


4. 質量檢測環節

Gerber文件與X射線檢測、AOI視覺系統聯動:

- 實時比對元件位置偏差

- 自動識別焊點成型質量

- 精準定位短路/虛焊缺陷


5. 供應鏈協同管理

宏力捷的智能物料管理系統通過解析Gerber文件:

- 自動生成BOM清單

- 精準計算焊料用量

- 優化元件封裝匹配

- 預判工藝難點


專業文件處理能力保障

作為專業PCBA服務商,宏力捷電子建立三級Gerber文件管控機制:

1. 工程評審:72項設計規范檢查

2. 工藝轉換:CAM工程師1:1圖紙還原

3. 生產追溯:全流程數字檔案留存


我們的技術團隊可處理:

- 復雜HDI板的32層Gerber解析

- 盲埋孔精準對位

- 異形焊盤特殊工藝

- 高密度BGA封裝驗證


在工業4.0制造環境下,Gerber文件已從簡單的工程圖紙進化為智能制造的"數字基因"。深圳宏力捷電子通過深度挖掘Gerber文件的工藝價值,構建起從0.4mm間距QFN封裝到汽車級大功率模組的全制程能力,為3000+客戶提供高可靠PCBA代工代料解決方案。

×
